产品名称： 水利控制阀 产品简介： 水力控制阀是九十年代后期由台湾引进中国的，最早运用在一些农业国家的水利灌溉系统，大量生产于以色列、荷兰、丹麦等欧洲国家，后来发展到美国、加拿大以及亚洲等地，并且在除水利灌溉外的许事领域得到广泛的应用和发展。我广生产的系列水力控制阀在国内、外的建筑、消防、市政、电力、管网等系统都有良好的业绩。 |
应用标准
质量保证：ISO9001
试验标准：GB/T 13927 API598
法兰标准：GB/T 17241.6 GB/T 9113.1
设计：JB/T 10674
性能范围
| 公称压力PN（Mpa） | 1.0 | 1.6 | 2.5 |
| 壳体试验（Mpa） | 1.5 | 2.4 | 3.75 |
| 密封试验（Mpa） | 1.1 | 1.76 | 2.75 |
| 气密试验（Bar） | 6 | 0.6 | 6 |
| 工作温度 | ＜80℃ | ||
| 适用介质 | 水及物理、化学性质类似于水德介质 | ||
主要零部件材料
| NO. | 隔膜式 | 活塞式 | |
| 1 选用材科 | 部件名称 | 选用材料 | 部件名称 |
| 2 灰铸铁、球墨铸铁、碳钢、不锈钢 | 阀盖 | 灰铸铁、球墨铸铁、碳钢、不锈钢 | 阀盖 |
| 3 弹簧钢、不锈钢 | 弹簧 | 不锈钢 | 缸套 |
| 4 灰铸铁、球墨铸铁、碳钢、不锈钢 | 膜片压板 | 球墨铸铁 | 活塞 |
| 5 丁腈尼龙强化橡胶、三元乙丙尼龙强化橡胶 | 膜片 | 丁腈橡胶、三元乙丙橡胶 | 密封圈 |
| 6 2Cr13 | 阀杆 | 2Crl3 | 阀杆 |
| 7 灰铸铁、球墨铸铁、碳钢、铜、不锈钢 | 阀盘 | 弹簧钢、不锈钢 | 弹簧 |
| 8 丁腈橡胶、三元乙丙橡胶 | 0型密封圈 | 球墨铸铁 | 阀盘 |
| 9 灰铸铁、球墨铸铁、碳钢、不锈钢 | 0型圈压板 | 丁腈橡胶、三元乙丙橡胶 | 密封垫 |
| 10 铜合盘、不锈钢 | 阀座 | 铜合盘、不锈钢 | 阀座 |
| 11 灰铸铁、球墨铸铁、碳钢、不锈钢 | 阀体 | 球墨铸铁 | 密封压板 |
| 铸铁、球墨铸铁、碳钢 | 阀体 |
优点及特点
★阀体采用全通道、流线型设计，流体阻力小，流量大。
★体、盖、活塞缸连接处由密封垫和密封环双重密封，无外漏。
★阀体、活塞缸、活塞双重导向，运动平稳、可靠。
★全不锈钢活塞缸、整体铸造活塞、NBR密封环，完美组合大大延长使用寿命。
★引进国外先进技术的可拆卸阀座，结构巧妙、构思新颖、方便维修更换画
★带倒流孔的活塞缸，适当增加阻尼，便得活塞运动更趋于平稳。

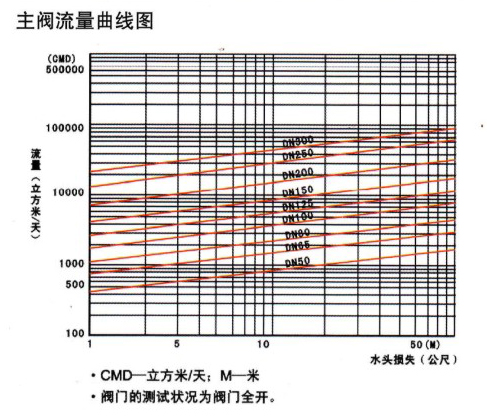

主阀流量曲线图
CMD一立方米/；M一米
阀门的测试状况为阀门全开。
密封垫和密封环双重密封
阀盖与阀体上的内凹槽通过活塞缸的外固定位，确保阀盘、活塞、指示杆同心，使阀盘运动自如，从而提高主阀的灵敏度，即使在流量或压力波动不大的倩况下，活塞式水力控制阀亦能可靠地工作。为了达到阀体、阀盖、活塞缸连接处无外漏，在活塞缸上面与阀盖连接面和活塞缸下面与阀体连接处分别采用弹性垫片和NBR密封环密封。

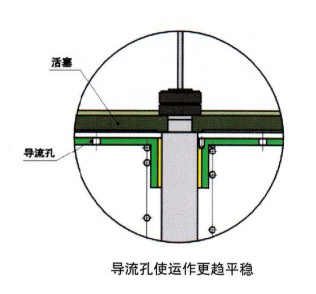

导流孔使运作更趋于平稳
为了使阀盘上下产生压差，活塞的面积必须大于阀盘的面积，这样在大口径的阀门中活塞面积很大，运作平稳性较差。我们在活塞缸的底部设计了导流孔结构，适当地增加阀盘运动的阻尼，使阀盘的运动更趋于平稳，从而提高阀门的可靠性，减少故障的发生。导流孔均匀分布在活塞缸的底平面上，并视阀门口径的大小决定导流孔的数量和尺寸。

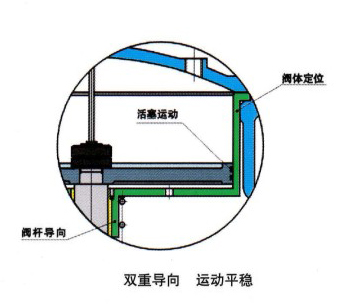

双重导向 运动平稳
阀体颈部有一定宽度的加工面，与不锈钢活塞缸的外圆配合，使得活塞缸在阀体内平稳固定，带有两道密封圈的活塞在经过行磨的活塞缸内璧作上下运动，同时活塞缸下端设计成带铜衬套的导向孔，形成双重导向，即使口径再大的阀门也能确保其运动自如、平稳，从而提高使用寿命和安全可靠性。
