产品名称： 对夹式蝶型止回阀（DH77X） 产品简介： 对夹式蝶型止回阀采用国外先进结构设计，符合有关国际标准系属节能型产品。此产品止回性能好、安全、可靠、流阻小，主要适用于石油、化工、食品、医药、轻纺、造纸、给排水、冶炼及能源等系统，作为单向阀使用。 |
性能规范Technical Data
| 公称通径DN（mm）Nominal Diameter | 50(2")~700(28") | 50(2")~450(18") | |
| 公称压力 Nominal pressure |
1.0 | 1.6 | |
| 实验压力 Testing Pressure |
壳体Sealing | 1.5 | 2.4 |
| 密封Sealing | 1.1 | 1.76 | |
| 适用温度℃ Working Temperature | -15~+93 | ||
| 适用介质 Suitable Mediums | 淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类等 Fresh water,Sewage,sea Water,Air,Steam,Food,Medicine,Oils,Acids,etc. |
||
特点Features
1、体积小、重量轻、结构紧凑、维修方便。
2、阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭。
3、因速闭作用，可防止介质倒流，消除水锤作用强。
4、阀体结构长度尺寸小、刚性好。
5、安装方便可于水平垂直两个方向的管线上安装。
6、达到完全密封，水压试验泄漏量为零。
7、使用性能安全可靠，抗干扰性好。
8、法兰连接尺寸符合GB4216.4-4216.5-84之规定。
9、结构长度符合GB12221-89，ISO5752-82之规定。
注意在水平管线上安装时，本阀转抽应垂直于水平面，在垂直管线上安装应保证流体方向自下而上。

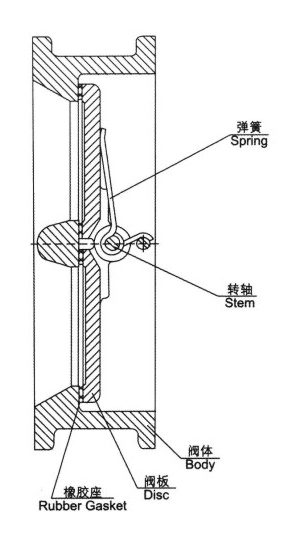

主要零部件材料Meteria of Main Parts
| 阀体Body | 阀板Disc | 转轴stem | 橡胶座Bubber Gasket | 弹簧Spring | ||||
| 材料名称 Name | 代号 Code | 材料名称 Name | 代号 Code | 材料名称 Name | 材料名称 Name | 代号 Code | 适用温度working temp | 材料名称 Name |
| 灰铸铁Cast Lron | Z | 电镀球墨铸铁Plated Ductile Iron | 1 | 不锈钢 Stainless Steel | 乙丙橡胶EPDM | X3 | -45~+121 短时Intemittence -50~+150 |
不锈钢 Stainless Steel |
| 球墨铸铁Ductile Lron | Q | 铝青铜Aluminum Bronze | 2 | 氯丁橡胶Neoprene | X4 | -29~+99 短时Intemittence -35~+113 |
||
| 碳钢Carbon Steel | C | ZGlCr.13Ni9T不锈钢 Stainless Steel | 5 | 丁腈橡胶NBR | X5 | -23~+82 短时Intemittence -23~+93 -23~+150 |
||
| 不锈钢Stainless Steel | P | CF8M不锈钢 Stainless Steel I | 7 | 氯丁橡胶Neoprene | X7 | |||

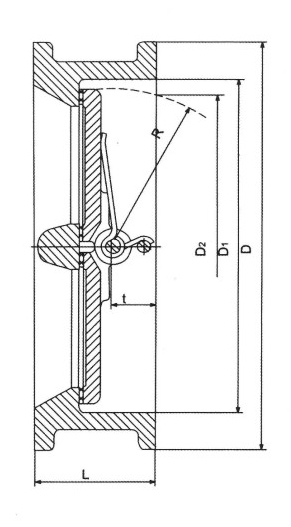

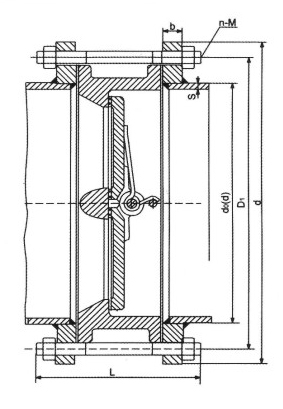

对夹式碟型止回阀外型，连接尺寸和重量 Overall&Connection Dimensions&Weight of Wafer Butterfly Valve
| 公称通径 Nominal diameter DN |
尺寸Size(mm) | 重量 Weight (kg) |
||||||
| D | D1 | D2 | L | R | t | |||
| (MM) | (inch) | DH77X-10/16 | ||||||
| 50 | 2" | 107 | 65 | 43.3 | 43 | 28.8 | 19 | 1.5 |
| 65 | 2.5" | 127 | 80 | 60.2 | 46 | 36.1 | 20 | 2.4 |
| 80 | 3" | 142 | 94 | 66.4 | 64 | 43.4 | 27 | 3.6 |
| 100 | 4" | 162 | 117 | 90.8 | 64 | 52.8 | 28 | 5.7 |
| 125 | 5" | 192 | 145 | 116.9 | 70 | 65.7 | 30 | 7.3 |
| 150 | 6" | 218 | 170 | 144.6 | 76 | 78.6 | 31 | 9.0 |
| 200 | 8" | 273 | 224 | 198.2 | 89 | 104.4 | 33 | 17 |
| 250 | 10" | 328 | 265 | 233.7 | 114 | 127 | 35 | 26 |
| 300 | 12" | 378 | 310 | 283.9 | 114 | 148.3 | 43 | 42 |
| 350 | 14" | 438 | 360 | 332.9 | 127 | 172.4 | 45 | 55 |
| 400 | 16" | 489 | 410 | 381.0 | 140 | 197.4 | 52 | 75 |
| 450 | 18" | 539 555 |
450 | 419.9 | 152 | 217.8 | 58 | 101 107 |
| 500 | 20" | 594 | 505 | 467.8 | 152 | 241 | 58 | 111 |
| 600 | 24" | 690 | 624 | 572.6 | 178 | 295.4 | 73 | 172 |
| 700 | 28" | 800 | 720 | 680 | 229 | 354 | 98 | 219 |
